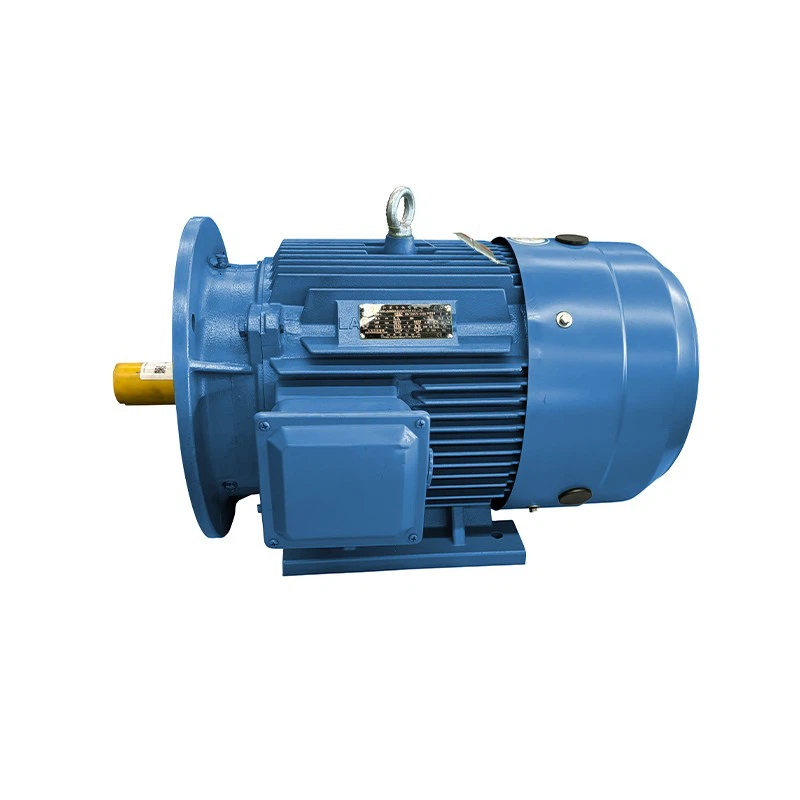

Fremdbelüftungsmotor der Serie IE3

Der Fremdbelüftungsmotor der IE3-Serie ist der Kühlmotor in IC416 für Niederspannungs-Asynchronmotoren. YVF2 und YVF3 sind die Hauptserien mit Fremdbelüftungsmotor. Diese Motoren werden auch als Motoren mit variabler Frequenz bezeichnet. Durch die Installation oder Aufrüstung von VFD-optimierten Motorsteuerungssystemen kann der Energieverbrauch der Geräte um bis zu 70 % gesenkt werden. Daher ziehen immer mehr Endverbraucher in China und im Ausland Motoren dieser Serie auf lange Sicht als erste in Betracht.

Anfrage senden

Beschreibung

Technische Parameter

Kurze Einleitung

Motor mit variabler Frequenz – wird in besonderen Fällen mit Frequenzumrichtern verwendet. Er unterscheidet sich vom YE3 TEFC-Motor dadurch, dass er zusätzlich einen starken Kühllüfter besitzt. Und die Leistung dieses Lüfters kommt von einer separaten Stromquelle und kann nicht an den Hauptmotor angeschlossen werden. Die Funktion eines starken Kühllüfters besteht darin, die Kühlung des Motors bei niedrigen Drehzahlen sicherzustellen.

forced ventilation motor shaft extension forced ventilation motor case forced ventilation motor terminal box

Die Technologie zur Drehzahlregelung mit variabler Frequenz wird im In- und Ausland allgemein als die am weitesten verbreitete, effizienteste und ideale Lösung zur Stromübertragung weltweit anerkannt. Aufgrund ihrer hervorragenden Drehzahlregelungsleistung, ihres erheblichen Energiespareffekts und ihrer breiten Anwendung in verschiedenen Wirtschaftsbereichen stellt sie die Entwicklungsrichtung der Stromübertragung dar. Sie spielt eine entscheidende Rolle bei der Verbesserung der Produktqualität, der Energieeinsparung, der Reduzierung des Verbrauchs und der Verbesserung der wirtschaftlichen Effizienz von Unternehmen.

forced ventilation motor silicon forced ventilation motor rotor

Hier ist ein Diagramm eines Niederspannungs-Wechselstrommotors zum Vergleich des YE3-TEFC-Motors und des Fremdbelüftungsmotors der Serie IE3.

NEIN.	Typ	YE3 TEFC-Motor	Fremdbelüftungsmotor der Serie IE3
1	Käfigläufermotor	Ja	Ja
2	Modell	YE2/YE3/YE4/YE5	YVF2/YVF3
3	Frequenz	50 Hz/60 Hz	Feste 50 Hz/60 Hz mit einem Bereich von 3 Hz ~ 100 Hz
4	Kühlmethode	IC411	IC416
5	Kühlfunktion	TEFC, Eigenlüfterkühlung	TEFV, Fremdbelüftung mit separatem Lüftermotor
6	Schutzklasse	IP54/IP55	IP54/IP55
7	Isolierung	F/H	F/H
8	Klemmenkasten	1	2
9	Effizienz	IE3/IE4/IE5	Höhere Effizienz bei gleicher Leistung im Vergleich zum Festfrequenzmotor
10	Dimension		Zusätzliche Abmessungen sind mit den Angaben in L gekennzeichnet (siehe Tabelle unten).

Mit der zunehmenden Verbreitung von Frequenzumrichtern im Bereich der industriellen Steuerung wird auch die Verwendung von Fremdbelüftungsmotoren der Serie IE3 immer weiter verbreitet. Man kann sagen, dass aufgrund der Überlegenheit von Motoren mit variabler Frequenz gegenüber gewöhnlichen Motoren bei der Frequenzsteuerung überall dort, wo Frequenzumrichter verwendet werden, leicht das Vorhandensein von Motoren mit variabler Frequenz zu erkennen ist.

Der Induktionsmotor mit variabler Drehzahl entspricht dem chinesischen Standard GB755-2008 „Rotierende elektrische Maschinen – Nennleistung und Leistung“, der der IEC60034-1:2004 entspricht.

Technische Parameter

Serie	YVF2, YVF3
HS-Code	8501520090 (750 W < P kleiner oder gleich 75 kW); 8501530090 (P > 75 kW)
Rahmengröße	H80~H355
Leistungsbereich (KW)	0,55 bis 355
Frequenz (Hz)	50/60,3-100Hz
Spannung (V)	220/380/400/415/440
Geschwindigkeit	3000 U/min/1500 U/min/1000 U/min/750 U/min/600 U/min
Gehäuse	IP55/IP54
Kühlung	IC416/TEFV
Arbeitspflicht	S1,S6,S9
Montage	Fuß-IMB3/IM1001; Flansch-IMB5/IM3001; Fläche-IMB14/IM3601; vertikal-IMV1/IM3011; Flanschfuß:IMB35/IM2001;
