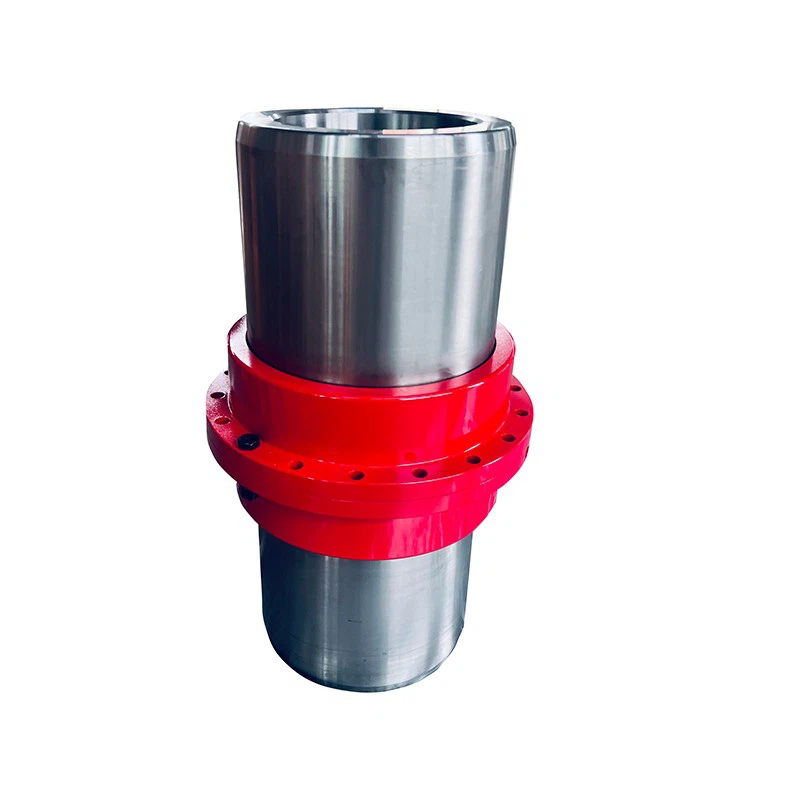

Große Wellenkupplung für Elektromotoren

Große Wellenkupplungen für Elektromotoren dienen als Maschinenbaukomponenten nicht nur zum Verbinden und Übertragen von Kraft, sondern bieten auch Überlastschutz. Baumaschinen sind ein wichtiger Anwendungsbereich für Kupplungen. Das Getriebesystem moderner Baumaschinen verwendet meist ein hydraulisches oder mechanisches Getriebe, und Kupplungen werden häufig im mechanischen Getriebesystem von Baumaschinen wie Baggern, Ladern, Bulldozern, Walzen, Schaufeln und anderen Geräten verwendet.

Anfrage senden

Beschreibung

Technische Parameter

Kurze Einleitung

Kupplungen drehen sich während der Übertragung von Bewegung und Kraft zusammen, indem sie zwei Wellen oder Wellen mit rotierenden Teilen verbinden, und lösen sich unter normalen Umständen nicht. Eine große Wellenkupplung für Elektromotoren kann nicht nur zwei Wellen verbinden, sondern auch Wellen mit anderen Teilen (wie Zahnrädern, Riemenscheiben usw.), um die Übertragung von Kraft und Drehmoment zu erreichen.

Es gibt verschiedene Arten von Kupplungen, darunter starre Kupplungen und flexible Kupplungen. Letztere, wie elastische Kupplungen, Membrankupplungen, Verriegelungskupplungen, Flüssigkeitskupplungen und Magnetpulverkupplungen, eignen sich für unterschiedliche Anwendungsszenarien.

Was sind die Hauptfunktionen von Wellenkupplungen für Elektromotoren?

Verbinden

Zwei Wellen oder Wellen zu einem rotierenden Bauteil: Verbindung zweier rotierender Wellen oder Wellen zu einem rotierenden Bauteil um eine Kraft- und Drehmomentübertragung zu erreichen.

Ausgleichsausgleich

Es kann Installationsfehler zwischen zwei Achsen, einschließlich Axialversatz, Radialversatz und Winkelversatz, ausgleichen und so durch Installationsfehler verursachte mechanische Fehler reduzieren.

Puffer und Stoßdämpfung

Einige Kupplungen verfügen über Puffer- und Stoßdämpfungsfunktionen, die Vibrationen und Stöße absorbieren und so die Stabilität und Lebensdauer mechanischer Systeme verbessern können.

Überlastschutz

In manchen Fällen dienen Kupplungen auch als Sicherheitsvorrichtungen, um eine übermäßige Belastung der verbundenen Komponenten zu verhindern und so einen Überlastschutz zu bieten.

Kupplungen werden häufig in Kraftübertragungsgeräten wie Motoren, Wasserpumpen und Kompressoren verwendet. Verschiedene Kupplungstypen eignen sich für unterschiedliche Arbeitsbedingungen und Leistungsanforderungen, und die Wahl des geeigneten Kupplungstyps ist entscheidend, um den normalen Betrieb mechanischer Systeme sicherzustellen. Wie wählt man also die geeignete Wellenkupplung für große Elektromotoren aus?

Größe und Art des erforderlichen zu übertragenden Drehmoments, Anforderungen an Puffer- und Dämpfungsfunktionen sowie Resonanzmöglichkeit.

Der Grad der relativen Verschiebung zwischen den beiden Achsenlinien, der durch Herstellungs- und Montagefehler, Wellenbelastung und Verformung durch Wärmeausdehnung sowie Relativbewegung zwischen Komponenten verursacht wird.

Die zulässigen Außenmaße und Einbauverfahren sowie der erforderliche Freiraum für Montage, Einstellung und Wartung. Bei großen Kupplungen sollte die Demontage und Montage ohne axiale Bewegung der Welle möglich sein.

Darüber hinaus müssen auch Arbeitsumgebung, Lebensdauer, Schmierung, Abdichtung und Wirtschaftlichkeit berücksichtigt und der geeignete Kupplungstyp anhand der Eigenschaften der verschiedenen Kupplungstypen ausgewählt werden.

Technische Daten

Anwendung	Maschinenbau, metallurgische Ausrüstung, Stahlmaschinen, Bergbaumaschinen, Chemiemaschinen, Papierherstellungsmaschinen, Druckmaschinen, Textilmaschinen, Lebensmittelmaschinen usw.
Serie	GICL,GIICL,GICLZ,GIICLZ
HS-Code	8483600090
Rahmengröße	GICL1~30, GUUCL1~25, GICLZ1~30, GIICLZ1~25
Norm	GB/T19001-2016/ISO 9001:2015;JB/T8854.3-2001
Tn(N*m)	0.4~3500000
Geschwindigkeit	460–7100 U/min
Trägheitsmoment (kg*m)2	0.0084~8000
Gewicht (kg)	5~28000
